空调过零检测电路与室内风机风速控制电路工作原理

空调的电路控制系统是维修中的难点，如——过零检测与风机调速电路。希望本文能用简单的表述把它讲明白，下面是收集的资料：

一、空调过零检测电路的电路原理图

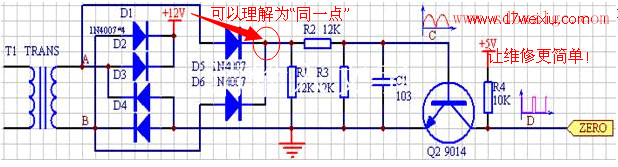

1、过零检测电路如图：

过零检测就像给交流电把脉一样，来检测电流的“脉博”。过零检测电路能检测到交流电每个周期中电压为0的那两个时刻，也就是说，50HZ的交流电因为1秒钟有50个周期，而每个周期有两次过零点，所以过零检测电路在1秒钟之间能检测到100次过零点。

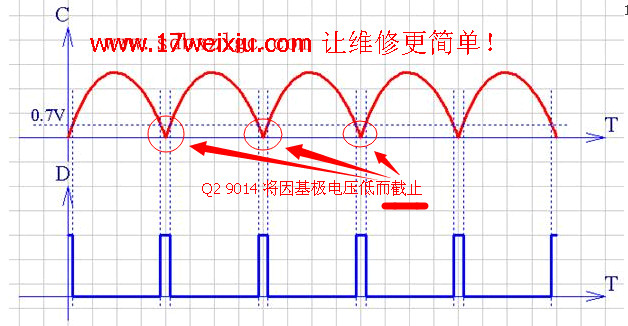

2、过零检测波形图

3、过零检测工作原理简介

首先：  D5、D6电压取自变压器次级A、B两点(~14v)，经过D5、D6全波整流，形成脉动直流波形，电阻分压后，再经过电容滤波，滤去高频成分，形成C点电压波形

其次：  当C点电压大于0.7V时，三极管Q2导通，在三极管集电极形成低电平；当C点电压低于0.7V时，三极管截止，三极管集电极通过上拉电阻R4，形成高电 平。这样通过三极管的反复导通、截止，在芯片过零检测端口D点形成100Hz脉冲波形，芯片通过判断，检测电压的零点。
4、过零检测故障而诱发的故障
如果D5，D6损坏，会出现运行灯闪烁（风机失速保护）和所有指示灯闪烁（无过零信号保护）等故障，三极管Q2开路、短路都会造成开机后内风机不转，一分钟后出现失速保护。　

三、室内风机风速检测

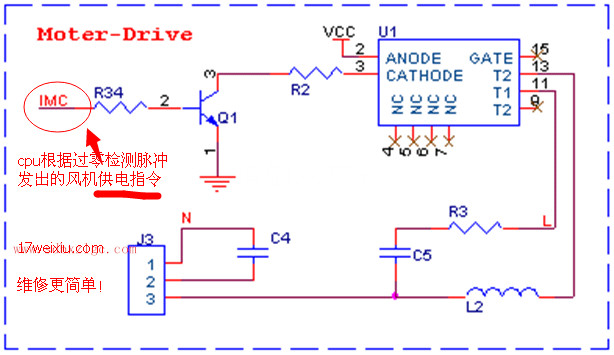

1、室内风机速度控制电路图

2、U1为光耦可控硅，用于控制AC220V的导通时间，从而实现内风机风速的调节。U3的3脚为触发脚，由三极管驱动。

AC220V从管脚11输入，管脚13输出，具体导通时间受控于触发角的触发。室内风机风速具体控制方法：首先过零检测电路检测到AC220V的过 零点，产生过零中断；然后，在中断处理子程序中，打开Timer的定时功能，比如定时4ms，4ms后由CPU产生一个触发脉冲，经三极管驱动，从U3的 3脚输入，触发U3的内部电路，从而使U3的管脚11和13的导通，AC220V给室内风机供电。这样，通过定时器的定时长度的改变可以控制AC220V 在每半个周期内的导通时间，从而控制室内风机的功率和转速。

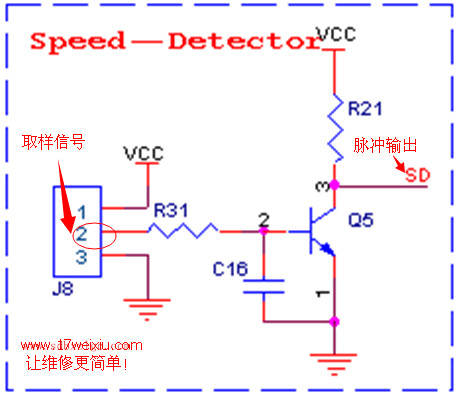

3、室内风机风速检测电路图

4、工作时，速度传感器将室内风机的转速以正弦波的形式反馈回来，正弦波的频率与风机转速成特定的对应关系，见下表所示。正弦波经过三极管整形为方波，CPU采用外部中断进行频率检测，从而实现对风速的测量。
总的来看，空调室内机风机的风速是通过导通时间来控制的，而导通的起点又依据零点检测电路返回的过零脉冲信号，所在维修到这部分故障的时候，有必要把过零检测电路与几机控制电路联系起来分析。
